Legacy-Produkte

Füllstandsmessgeräte der SICK MAIHAK AG

Geräte zur Füllstandsmessung gehören zum Fachgebiet von MBA Instruments. Zum Produktportfolio zählen neben unserer zuverlässigen Drehflügel-Technologie auch Membranschalter, Füllstandsmessgeräte mit Radar, Schwingflügel und Schwenkflügel sowie das Lotsystem. Unsere Auswahl wird ständig durch Neu- und Weiterentwicklungen ergänzt, denn auch bewährte Geräte profitieren von Innovationen: In dieser Liste finden Sie den Link zum optimierten Original-Nachfolger eines abgekündigten Produkts. So können Sie ganz einfach das für Ihre Zwecke am besten geeignete Modell ermitteln.

Geräte zur Grenzstandmessung

Diese Produkte der Grenzstandmessung gehören nicht mehr zu unserem Portfolio. Entsprechende Original-Nachfolger oder Weiterentwicklungen finden Sie in den angegebenen Verweisen.

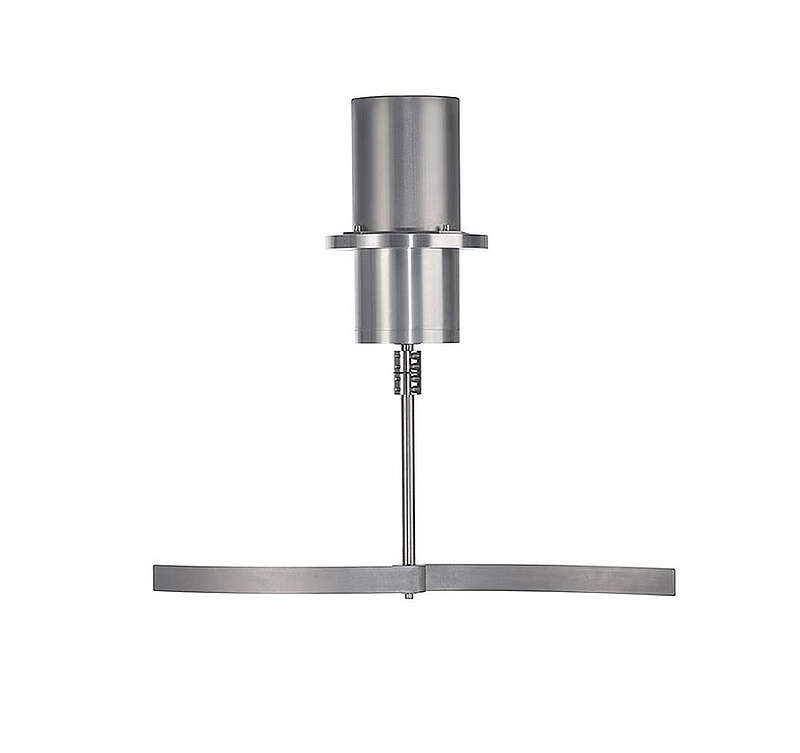

MBA808

Füllstandsmessung mit Schüttkegelglättung

Die Möglichkeiten der Schrittmotor-Technologie werden hier voll ausgenutzt. Während ein sehr großer Flügel bei der Befüllung das Schüttgut mit großer Kraft gleichmäßig ebnet und es kreisförmig in Richtung Innenwand des Silos schiebt, werden so auch die bislang ungenutzten Flanken des Schüttkegels befüllt. Erst wenn sich kein Schüttkegel mehr bilden kann und das Silo vollständig gefüllt ist, meldet der MBA808 das zusätzliche Signal „Silo komplett voll“. Das „2 in 1“-Modell der elektronischen Drehflügelserie MBA800 bietet zwei Funktionen in einem Gerät. Bei stetiger Befüllung planiert es den Schüttkegel mit eigener Kraft und gibt dann ein Signal ab, wenn das Silo voll ist. Das Ergebnis ist die optimale Ausnutzung des Silovolumens. So wie alle Geräte der MBA800-Serie basiert auch der MBA808 auf der Schrittmotortechnik.

Weiterentwicklungen der Drehflügelserie MBA800 finden Sie auf unserer Übersichtsseite:

Drehflügelmelder



MBA200

Grenzstandschalter "Typ Maihak"

Robust, sicher und zuverlässig – seit mehr als 70 Jahren haben sich Drehflügel-Füllstandsanzeiger des Typs Maihak bewährt. Der Füllstandsmelder schaltet als Voll-, Bedarfs- und Leermelder von Schüttgütern sowohl in großen Lagersilos als auch in kleinen Behältern. In Fallrohren und Fördereinrichtungen signalisiert er rechtzeitig einen Rückstau im Produktstrom. Er verfügt über einen energiesparenden Wechselspannungsmotor: Wenn der Drehflügel gestoppt wird, schaltet sich der Motor automatisch ab und wird im Stillstand nicht belastet. Eingesetzt wird er in verschiedenen Schüttgütern wie Granulaten, Futtermitteln, Gewürzen oder Pulvern.

Alle Funktionen werden von seinem Original-Nachfolger, dem digitalen Drehflügelmelder MBA800, in bewährter Qualität auf dem neuesten Stand der Technik weitergeführt.

Zum MBA800

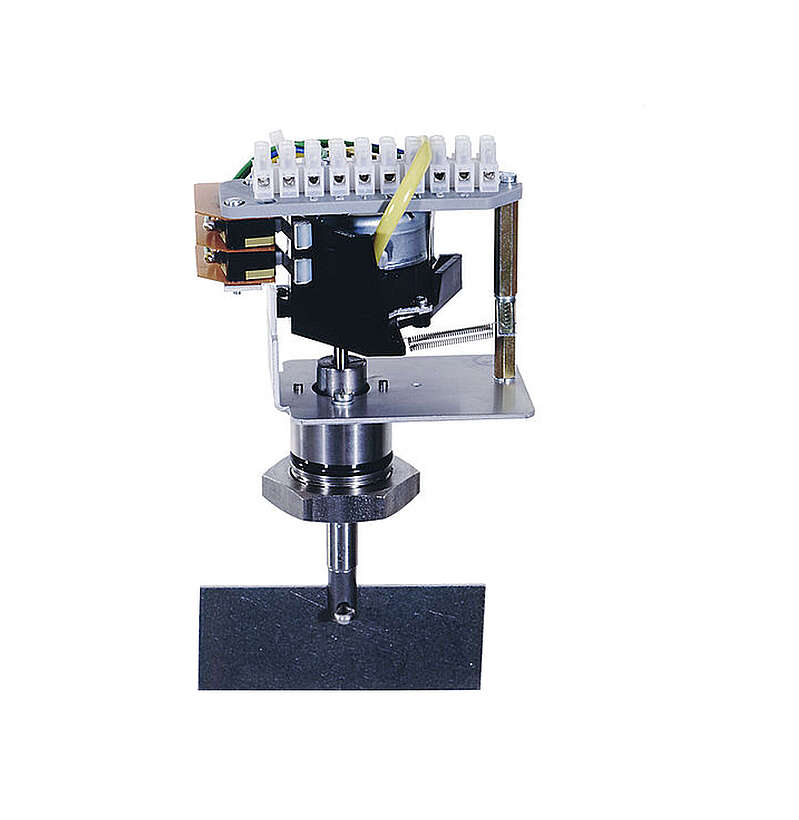

MBA20

Füllstandsanzeiger

Füllstandsanzeiger der Serie MBA sind robuste elektromechanische Sensoren, die das Vorhandensein von Schüttgut am Einbauort detektieren. Sie sind dazu konzipiert, die Füllung eines Schüttgutbehälters zu überwachen. Die Anwendungsmöglichkeiten hängen von der individuellen Geräteausführung ab. Variabel sind z. B.:

  • Bauform und Größe des Geräts (= Gerätetyp)
  • Größe, Form und Material des Drehflügels
  • Material und Konstruktion der drehenden Welle
  • Abdichtung zwischen Gehäuse und drehender Welle
  • Sicherheitsstandard (z. B. Explosionsschutz)
  • Zulässige Betriebstemperatur

Alle Funktionen des MBA20 werden von seinem Original-Nachfolger, dem digitalen Drehflügelmelder MBA888, in bewährter Qualität auf dem neuesten Stand der Technik weitergeführt.

Zum MBA888

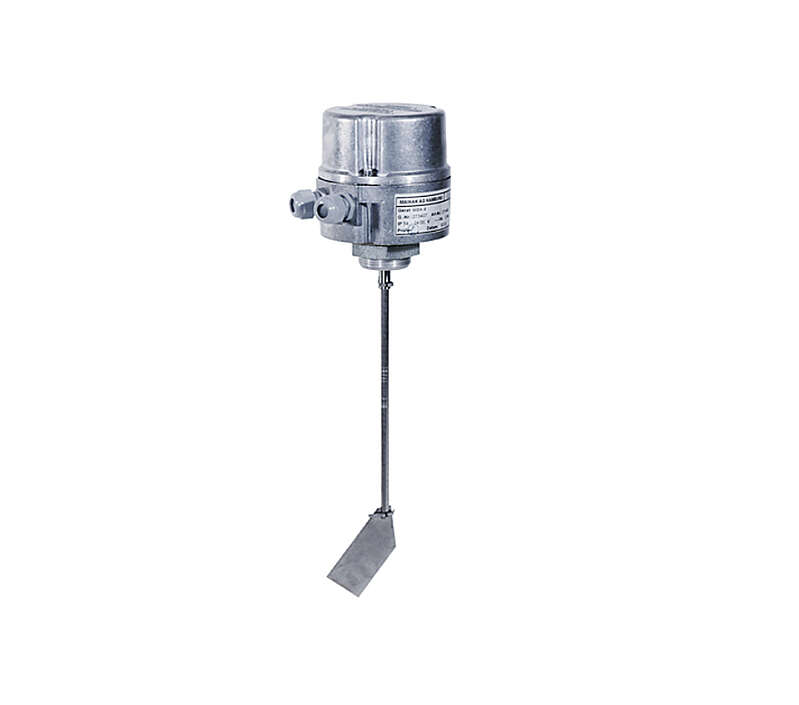

MBA5

Füllstandsdetektor

Ein MBA Füllstandsanzeiger besteht aus einem Anzeigerknopfund einem Ausleger. Der Kopf enthält die elektrischen und elektromechanischen Komponenten; er wird an der Außenwand des Schüttgutbehälters befestigt. Der Ausleger ragt in den Schüttgutbehälter. Er besteht aus einer Welle mit einem Flügel und, je nach Ausführung, einem Schutzrohr und Stützlagern für die Welle. Der Elektromotor im Anzeigerkopf lässt Welle und Flügel langsam rotieren. Wenn das Schüttgut den Flügel umschließt, blockiert es die Drehbewegung. Das Gegendrehmoment wird genutzt, um die Motormechanik gegen einen Schalter zu drehen, der den Motor dann abschaltet. Der Schalter hat einen zweiten Kontakt (potenzialfrei) für die Zustandsmeldung.

Alle Funktionen des MBA5 werden von seinem Original-Nachfolger, dem digitalen Drehflügelmelder MBA800, in bewährter Qualität auf dem neuesten Stand der Technik weitergeführt.

Zum MBA800

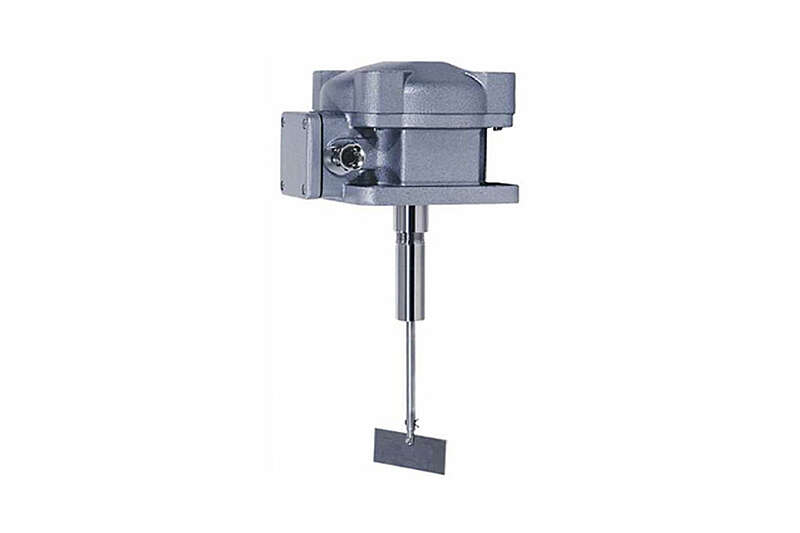

MBA 2.2/3.2

Drehflügel-Füllstandsanzeiger "Typ Maihak"

Bei den Geräten MBA 2.2 und MBA 3.2 handelt es sich um ATEX-zertifizierte Drehflügel-Füllstandsanzeiger, die in Staub Ex-Zone 20 bei gleichzeitiger Gas-Ex-Zone 1 zum Einsatz kommen und mit ihrem robusten Aufbau überzeugen. Der MBA 2.2 (vertikale Version) sowie der MBA 3.2 (horizontale Version) eignen sich so vor allem für die Messung der Grenzstände von Granulat, Staub oder Schlamm, wenn gleichzeitig beispielsweise durch Lösemitteldämpfe eine Gas-Ex-Zone vorhanden ist. Durch einen Synchrongetriebemotor wird ein Messflügel angetrieben, der stehenbleibt, sobald er von Füllgut bedeckt wird. Sinkender Füllstand gibt den Drehflügel wieder frei.

Unsere Weiterentwicklungen der Füllstandsmessgeräte MBA 2.2 und MBA 3.2 finden Sie auf unserer Übersichtsseite:

Drehflügelmelder

Weitere Füllstandsmessgeräte

Diese Geräte der kontinuierlichen Füllstandsmessung gehören nicht mehr zu unserem Produkt-Portfolio. Alternative Messgeräte finden Sie unter den angegebenen Links.

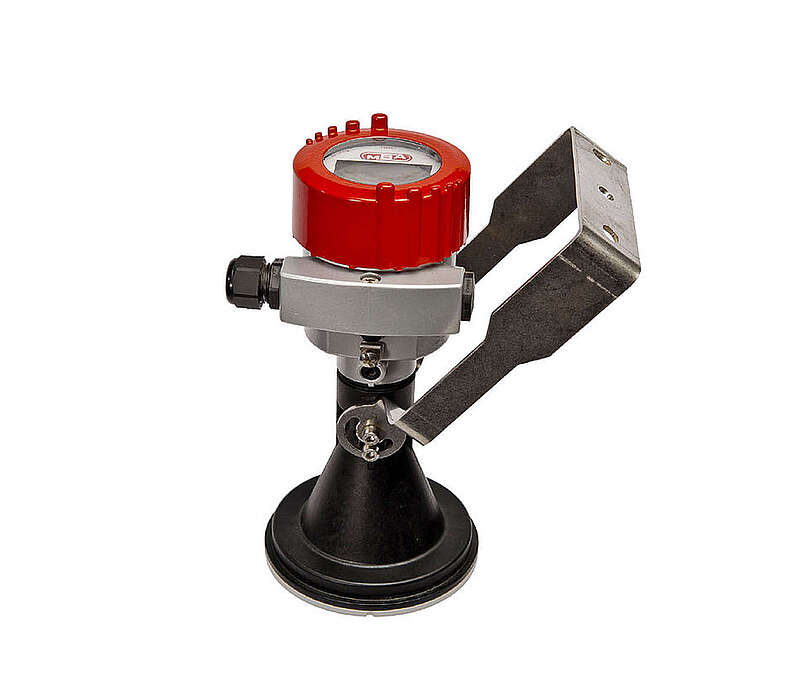

MBA300

Radar für die kontinuierliche Füllstandsmessung

Das Messprinzip des MBA300 erfolgt auf Basis von Radarimpulsen, die vom Schüttgut reflektiert werden. Der MBA300 findet u.a. in der Lebensmittel- und Bauindustrie, der Kunststoffverarbeitung sowie der Stahlerzeugung praktische Verwendung. Diese Art der kontnuierlichen Füllstandsmessung erfodert keinen Kontakt mit dem Schüttgut. Der Radar-Füllstandsanzeiger kann in bis zu 15 Metern hohen Behältern eigesetzt werden.

Für detaillierte Informationen und alternative Produkte besuchen Sie gern unsere Übersichtsseite:

Radar Messtechnik

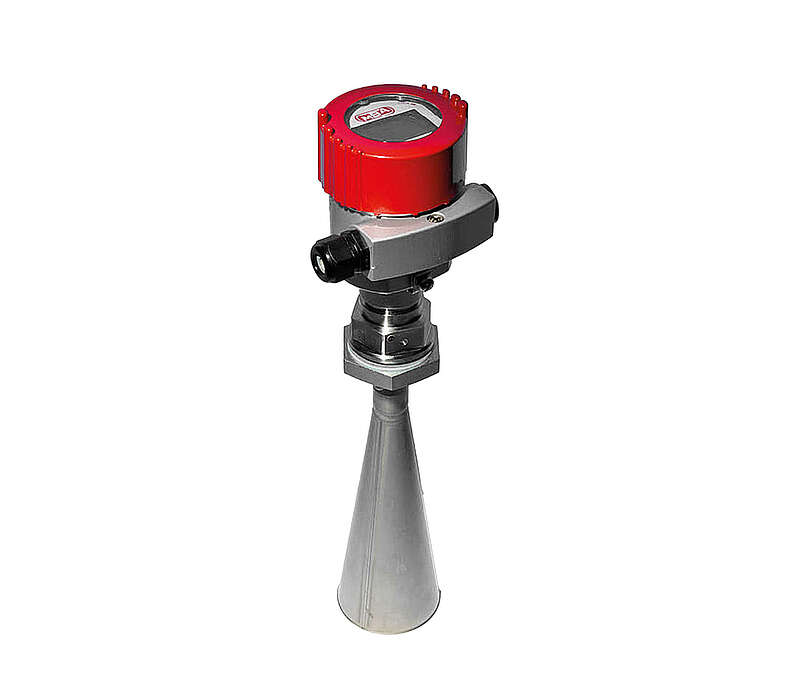

MBA400

Kontinuierliche Füllstandsmessung mit Radar

Das Radarmessverfahren des MBA400 ermöglicht die päzise und zuverlässige Füllstandsstandmessung in schmalen Behältern oder in Behältern mit Einbauten. Eine Brührung des Schüttguts Füllstandsmessung ganzerfoglt nicht. Durch das Aussenden von Radarimpulsen auf das Schüttgut reflektiert dessen Oberfläche die Signale. Die Laufzeitmessung steht in proportionalem Verhältnis zur Höhe des Füllstands. Der Radar-Füllstandsanzeiger kann in bis zu 75 Meter hohen Silos verwendet werden. Einsatzbereiche finden sich u.a. in der Lebensmittel-, chemischen und Bauindustrie sowie in der Kunststoffverarbeitung und Stahlerzeugung.

Allgemeines rund das Thema Radarmessung finden Sie auf unserer Übersichtsseite:

Radarmessung

MBA369

Lotsystem semi-kontinuierliche Messungen

Der MBA369 Lotsystem ermöglicht die Füllstandsmessung in allen Schüttgütern. Mithilfe eines Siebgewichts kann die Höhe von Sedimenten unterhalb der Oberfläche von Flüssigkeiten bestimmt werden. Darüber hinaus eignet es sich für die kontinuierliche Pegelmessung eines Flüssigkeitsstandes.

Informationen rund um die Lotmessung finden Sie auf unserer Seite der kontinuierlichen Füllstandsmessung mit Lot:

Lotmessung
