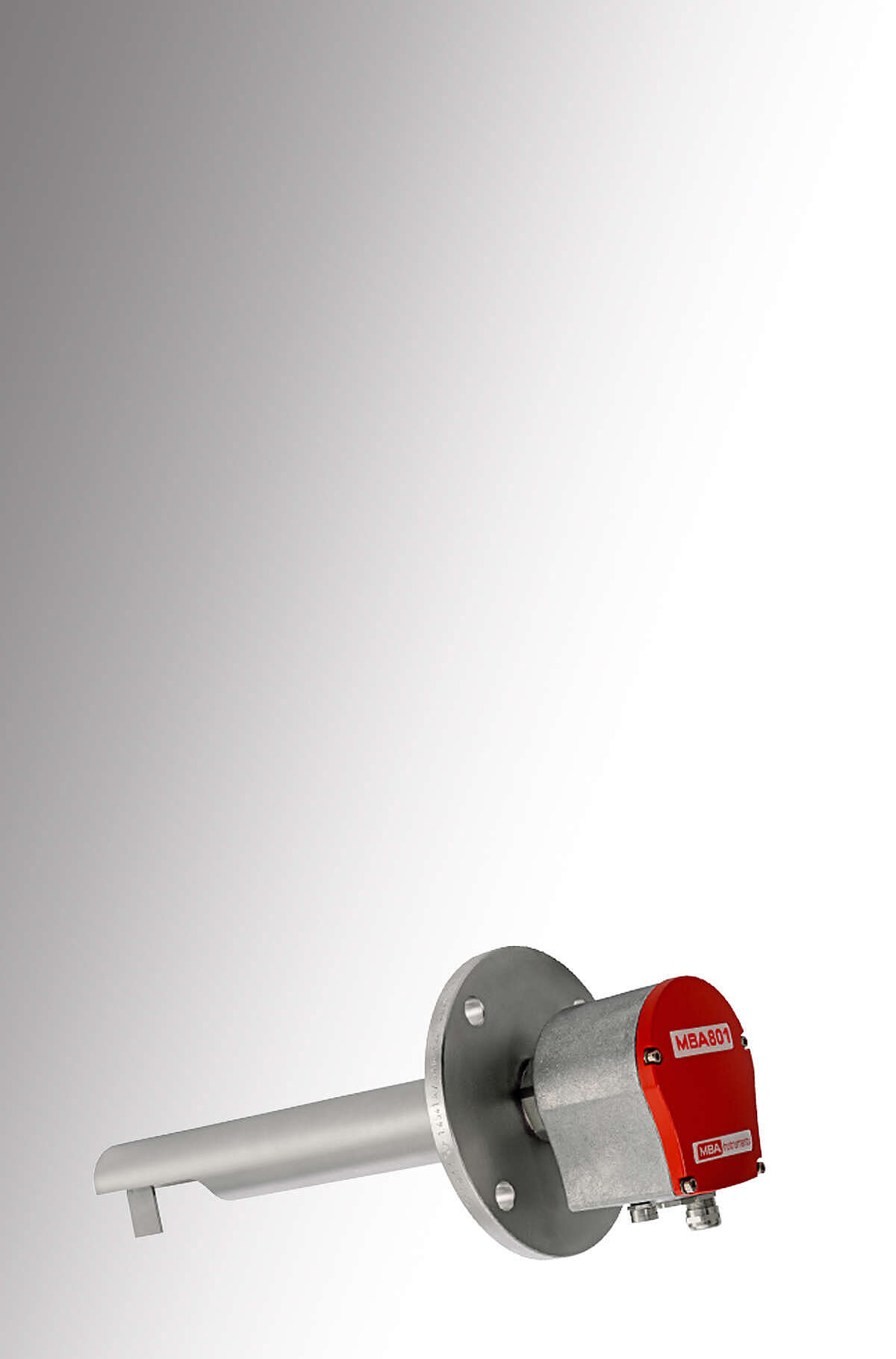

Seitenansicht des MBA801 Halfpipe mit Flügel nach links

Drehflügelmelder MBA801 Halfpipe

Grenzstandschalter für Schüttgüter

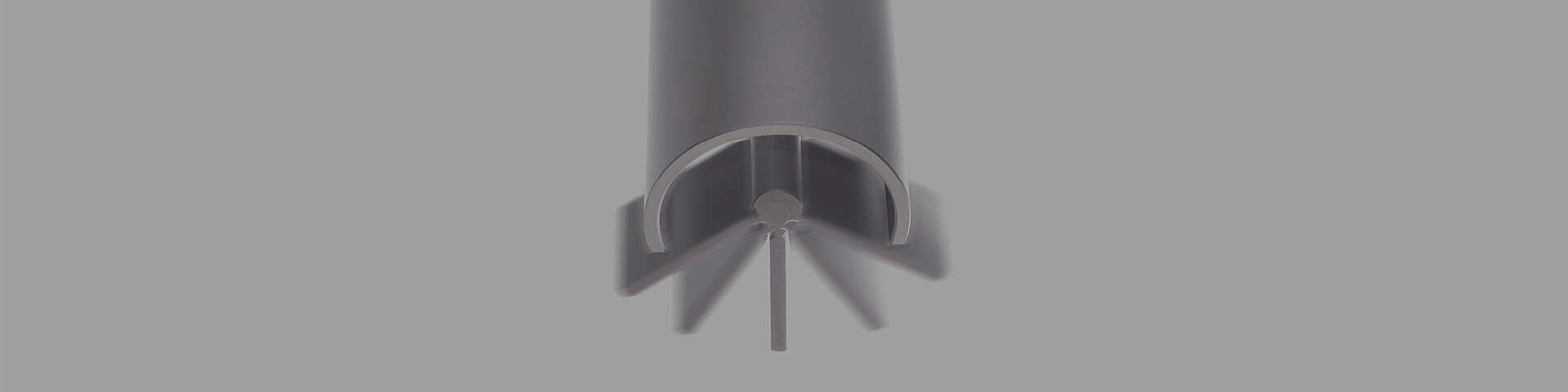

Detailansicht vom Schwenkbereichs des MBA801

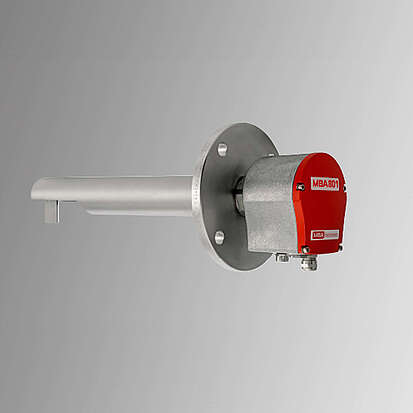

Füllstandsmessgerät MBA801 Halfpipe mit Schwenkflügel seitlich vor grauen Hintergrund

Füllstandmelder mit Schrittmotor-Technologie

Dank der neuen Produktserie Schwenkflügel MBA801 mit Halfpipe können die modernen MBA Füllstandsmelder mit Schrittmotor-Technologie in noch mehr Schüttgütern zum Einsatz kommen. Der Flügel in der Halfpipe ist um 90° nach unten gerichtet und somit hervorragend für den waagerechten, also seitlichen Einbau in Silos geeignet. Somit können die neuen Grenzstandschalter an Positionen eingesetzt werden, an denen eine Füllstandsmessung bisher nicht möglich war. Da Welle und Flügel unter dem Dach vollständig vor herabfallendem Schüttgut geschützt sind, kann der MBA801 Halfpipe auch im Schüttstrom eingesetzt werden: Das fallende Schüttgut hat keinen Einfluss auf die Messung.

Erfahren Sie mehr über den MBA801 Halfpipe! Wichtige Informationen und Angaben zum Produkt finden Sie hier zum Herunterladen.

Betriebsanleitung MBA801 Halfpipe Broschüre Füllstandsmesstechnik Zertifikat ATEX

Produktinformationen

verschleissfreie Antriebstechnik
hohe Variantenvielfalt
innovatives Messverfahren
ATEX / IECEx zertifiziert
Vibrations-Unempfindlichkeit
hohe Temperaturbeständigkeit

Anwendung des MBA801 Halfpipe im Schüttgutsilo

Einsatzbereiche

Unabhängig von Schüttguteigenschaften bietet der Füllstandsmelder MBA801 Halfpipe maximale Anwendungsvielfalt.

Die extra starke Welle (12 mm Wellendurchmesser) ist mit dem fest angeschweißten Flügel unter einem Schutzdach montiert, sodass sie vor schwerem oder schleifendem Schüttgut optimal geschützt ist. Der Flügel schwenkt unterhalb des Schutzdaches um 120°. Das Schwenken verhindert, dass sich Material um die Welle wickelt oder den Flügel verklemmt und Fehlmeldungen anzeigt. Steigt das Schüttgut im Silo und blockiert den schwenkenden Flügel, wird ein elektrisches Signal abgegeben.

Der MBA801 Halfpipe kann bspw. eingesetzt werden:

als Vollmelder, Leermelder oder Bedarfsmelder im Silo
als Rückstaumelder im Fallrohr
für die Messung oberhalb von Austragschnecken oder ähnliche Fördereinrichtung
in Übergabestationen
unterhalb der Abwurfkante von Förderbändern

Eigenschaften unserer Produkte für Füllstandsmessung

Das zeichnet unseren MBA801 Halfpipe aus

Prozesssicherheit

präzise und zuverlässige Messungen, selbst in anspruchsvollen Umgebungen; in wenigen Schritten einsatzbereit; Direktantrieb ohne Getriebe, Rückholfeder und Blattfeder

Parametersets individuell einstellbar

Schaltverhalten, Drehzahl und Schwenkbereich um 120° als Parametersets einstellbar; Sensitivität des Gerätes separat einstellbar

Einfache Montage

Einfache Montage, robuste Mechanik, unabhängig von applikativen Randbedingungen, einstellbare Applikationsstufen (Parametersets)

Halfpipe als fest verschweißtes Schutzdach

12 mm Welle mit angeschweißtem Flügel, Schutzdach direkt über der Welle, 2-fache Dichtung zum Prozessanschluss, nur 90 mm Durchgangsöffnung zum Silo
